產品詳情

一、不銹鋼天然氣球閥用途和性能規范:

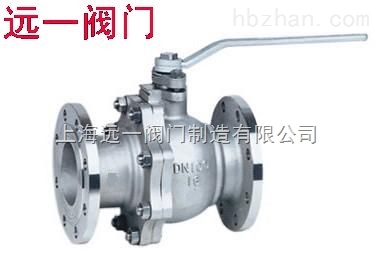

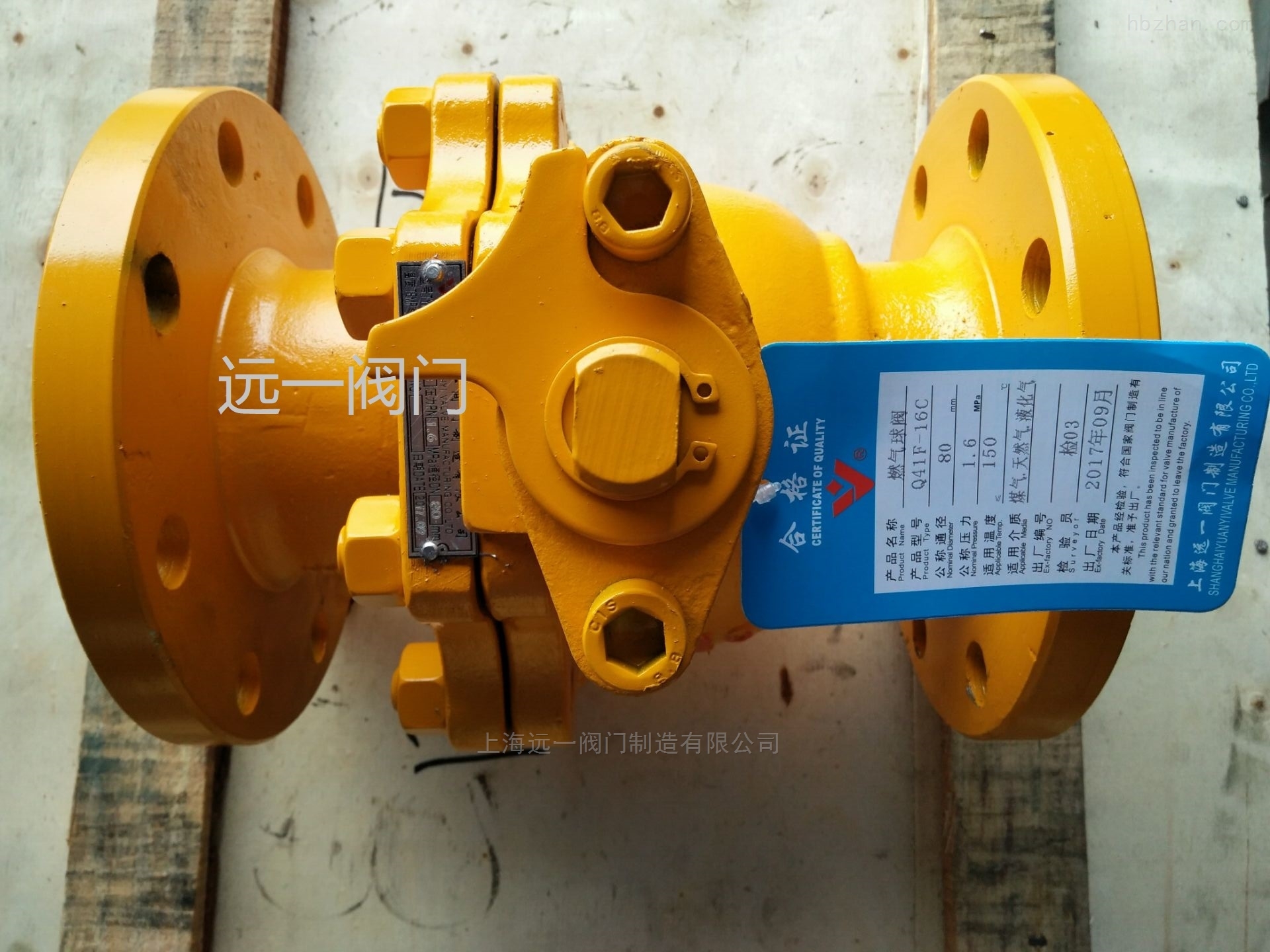

Q41F-16P/Q341F-16P/Q347F-16P/25P/40P型不銹鋼天然氣球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;靠介質壓力將球體壓緊在出口端閥座上,其使用壓力和通徑受到一定限制.采用90°傳動,故開關方便迅速,可以實行快速啟閉。

二、不銹鋼天然氣球閥操作原理和結構說明:

1、不銹鋼天然氣球閥道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質。

2、不銹鋼天然氣球閥采用PTFE（特氟隆）等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長。

3、不銹鋼天然氣球閥啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速。

4.不銹鋼天然氣球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力zui小。

5、不銹鋼天然氣球閥經配置有手動、蝸輪驅動、氣動、電動（防爆）可以實現遠程自動控制,能滿足用戶的各種工況使用要求。

三、不銹鋼天然氣球閥產品性能規范:

壓力等級		常溫試驗壓力（Mpa）
		殼體	密封	低氣壓密封
公稱壓力（LB）	150	3.0	2.2	0.6
	300	7.5	5.5	0.6
適用溫度		-40~+80℃
適用介質		天然氣，液化石油氣等

四、不銹鋼天然氣球閥主要零件材料:

零件名稱	材料
閥體閥蓋	碳素鋼 WCB
球體	不銹鋼 304SS
密封圈	PTFE（特氟隆）-聚四氟乙烯
閥桿	鉻不銹鋼Ｃr13
閥桿填料	聚四氟乙烯
中法蘭螺母/螺栓	35#

五、Q41F,BY-820不銹鋼天然氣球閥主要外形尺寸和連接尺寸:

DN	L	D	D1	D2	D6	b	f	z-d	H
25	150	115	85	65	58	16	2	4-*14	150
32	165	135	100	75	66	18	2	4-*18	160
40	180	145	110	85	76	18	3	4-*18	175
50	200	160	125	100	88	20	3	4-*18	185
65	220	180	145	120	110	22	3	8-*18	200
80	250	195	160	135	121	22	3	8-*18	220
100	320	135	190	160	150	24	3	8-*23	248
125	400	270	220	188	176	28	3	8-*25	380
150	400	300	250	218	204	30	3	8-*25	420
200	600	375	310	278	260	34	3	12-*25	530

注:≥DN200以上閥門選用Q347型固定球閥。

六、Q347F不銹鋼天然氣球閥主要外形尺寸和連接尺寸:

DN	L	D	D1	D2	D6	b	f	z-d	H
250	568	425	370	332		36	3	12-*30	608
300	648	485	430	390		40	3	16-*30	774
350	762	550	490	448		44	3	16-*34	820
400	883	610	550	505		48	3	16-*34	900
450	914	660	600	555		50	3	20-*34	1050
500	991	730	660	610		52	3	20-*41	1200
